2000型微压差表的安装方法

微压差表称呼很多，分别是微差压表、压差计、微压表等等。

首先简单易懂的简述一下差压表的安装与连接方法。

1.仪表必须立式安装，并与地平线90度垂直安装。出厂时指针大部分会略高于零位，需用一字螺丝刀缓慢调节表面有机玻璃盖的下方调零旋钮，直至指针归零。

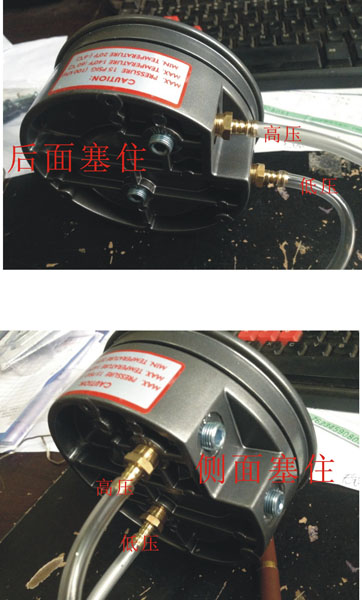

2.仪表分别有侧面和背面两组接口，因客户的应用场合不同，为方便客户选择，需堵住一组。仪表附件包内附堵丝一对，建议缠绕生料带，这样密封性更好，测量更准确。

3.剩余的一组接口，接上附件包内的塔形接头，同样缠绕生料带。上面的接口（HIGH）为高压接口，下面的接口（LOW）微低压接口。

如有不明之处可致电400-0577-887技术部探讨交流。详情请登录www.magrfhelic.com

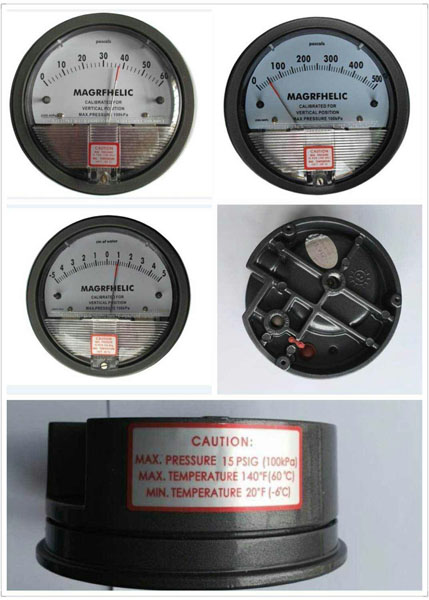

目前市场上销售份额占据最多的产品，分别出厂与美国德威尔（dwyer）和中国卓品（ZHOP），分别标示为MAGNEHELIC和MAGRFHELIC。微压差表采用了无磨损的机芯，结构简单可靠，可快速灵敏地指示气体的微小正压，负压或差压，它还具备防震和过压保护的功能。MAGRFHELIC微差压表的价格经济合理，使用方便，避免了测量中的液体差压计的液体蒸发，结冻和必须水平矫正等问题。
2000系列MAGRFHELIC微差压表被广泛应用于监测风机出口静压，过滤器阻力，测量风速，通风状态，测量孔板两边的差压，还用于吹泡液位测量系统监测液位，监测气体，空气的混合控制比例，在医疗设备和装置中监测血压，和呼吸压力等。
注：可以用于氢气，但在订购时须选用Buna-N丁氰橡胶隔膜，工作压力在35psi。

• 镶框可用于嵌入式盘面安装。
• 透明表盘强度高，抗破损。在读取指针和刻度时无变形。
• 精密的石版印制刻度能够精准的读数。
• 末端为红色的指针非常醒目，它采用热处理过的铝管制造，固定螺旋轴上。
• 指针档块采用模制橡胶以避免在指针过量程时损坏。
• 横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起。
• 宝石轴承采取了防震安装；可使螺旋轴无摩擦运动。使用高粘度的硅油进行运动阻尼。
• 零点调整螺钉不需要移除表盘就可以调整零点。采用O型环，密封性能好。
• 螺旋轴是由高磁导率的合金精密制成。配合宝石轴承，运动自如，用于转动指针来指示刻度。
• 钐钴永磁块安装在量程弹簧的另外一端，用磁力来转动螺旋轴。
• 量程校准簧片是弹簧钢片。微小的行程使得仪表重复性能好，寿命长。与受压膈膜联动，调整它的有效长度来校准量程。
• 硅胶隔膜与O型环整体模压在一起，安装在前板和后板之间。它被紧密固定密封。膈膜的位移受到限制以保护可能过压造成的损坏。
• 精密制造的铸铝外壳能承受168小时喷盐腐蚀试验。暗灰色烤漆表面。所有的外壳都采用标准的尺寸，可表面安装和嵌入式安装。
• 过压喷堵采用硅胶制作，过压额定值为15psig。大约 25 psig时会喷出。
• O型密封环用于表盖和外壳之间，确保压力被密封在内。
